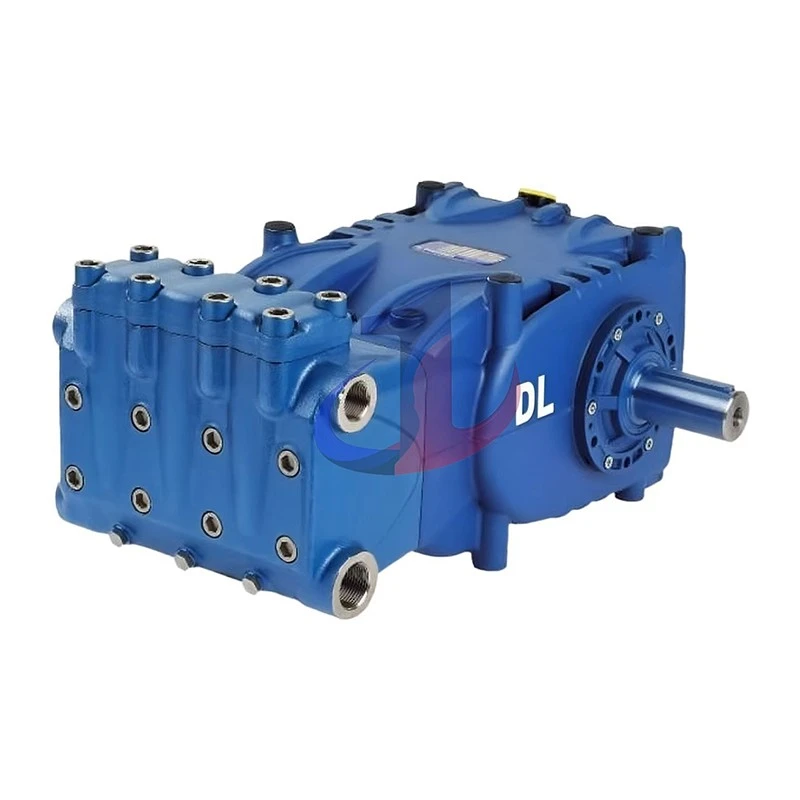

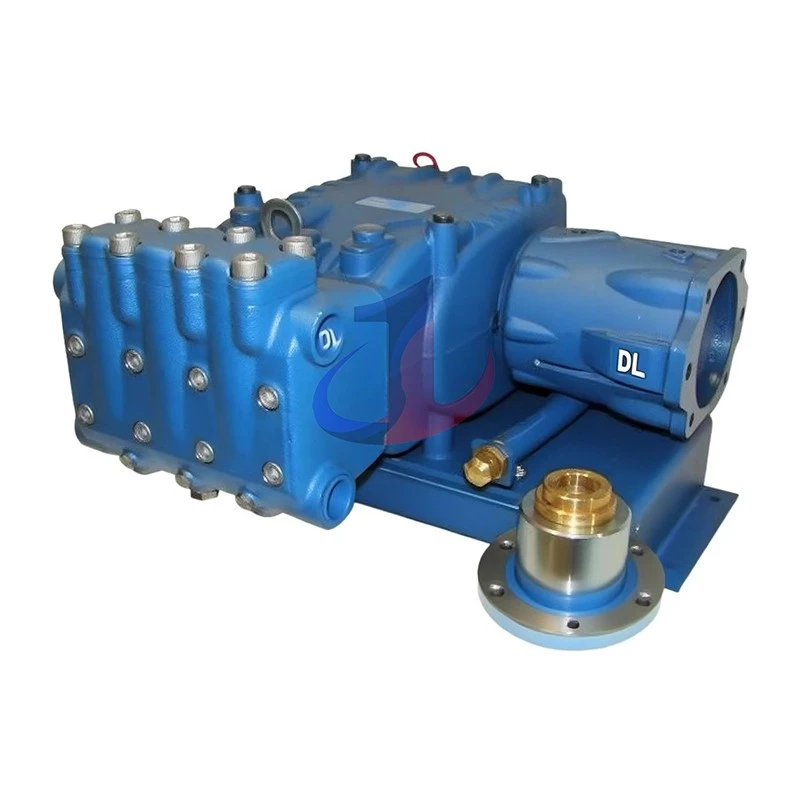

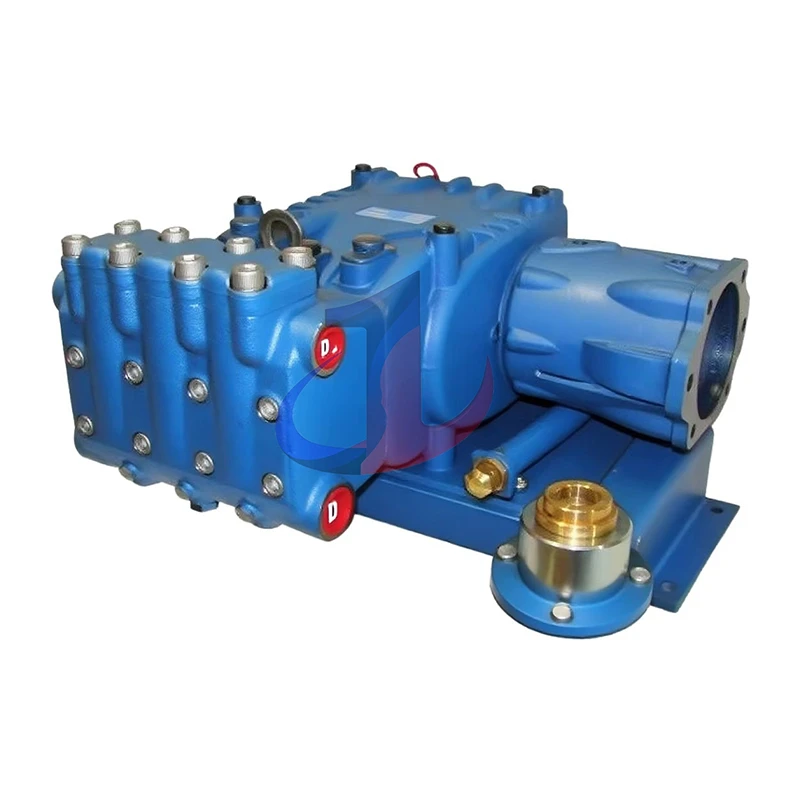

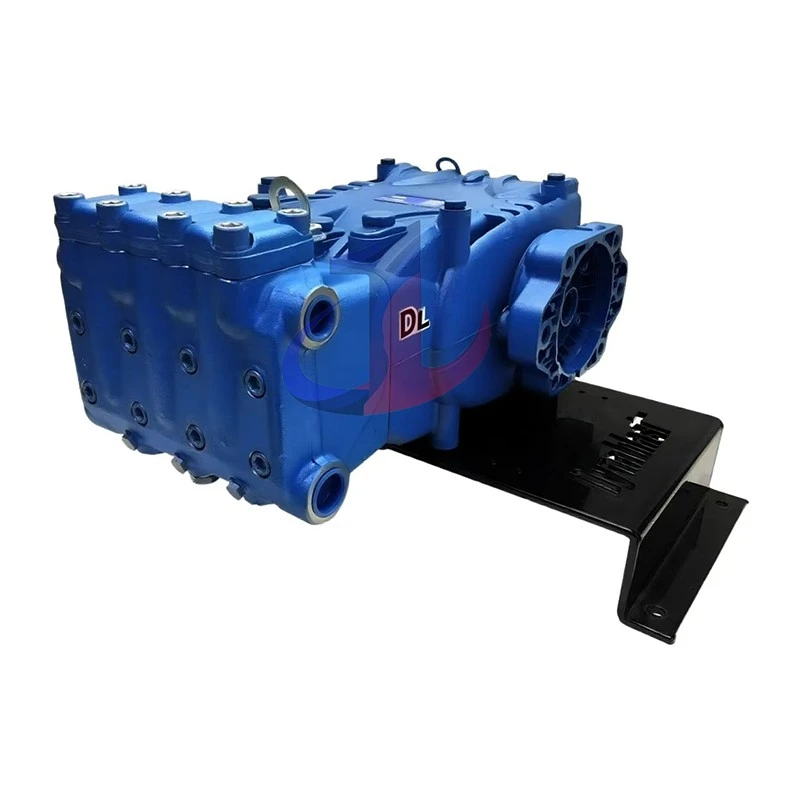

ปั๊ม HDD ทั่วไป HF25A

ระบบซีลเป็นส่วนประกอบที่สวมใส่ได้ที่สำคัญที่สุดในปั๊มลูกสูบแรงดันสูง- และอายุการใช้งานส่งผลโดยตรงต่อเวลาทำงานของอุปกรณ์ HF25A มีการออกแบบบรรจุภัณฑ์คอมโพสิตความดันต่ำ-/สูง-ที่เป็นเอกสิทธิ์เฉพาะ ซึ่งผสานรวมกับระบบทำความเย็นอย่างชาญฉลาด นี่คือเทคโนโลยีที่ได้รับการจดสิทธิบัตรหลักของ General Pump และ Interpump Group

● **ข้อได้เปรียบด้านเทคนิค:** ระบบนี้ใช้โครงสร้างการปิดผนึกแบบหลาย- ซีลแรงดันต่ำ-ทำหน้าที่เป็นแนวป้องกันด่านแรก ปิดกั้นสิ่งปนเปื้อนภายนอกไม่ให้เข้าไปได้อย่างมีประสิทธิภาพ และปกป้องซีลแรงดันสูง-ที่แกนกลาง ที่สำคัญกว่านั้น กล่องบรรจุรวมช่องของเหลว (เช่น "ระบบทำความเย็น") ที่ช่วยให้ตัวกลางทำงานหรือสารหล่อเย็นภายนอกไหลผ่าน โดยพาความร้อนจากการเสียดสีที่สำคัญซึ่งเกิดจากการเคลื่อนที่ไปกลับของลูกสูบและซีลแรงดันสูง-ออกไปโดยตรง

**การออกแบบวาล์วทรงกลมประสิทธิภาพสูงเชิงปริมาตร**

ชุดวาล์วที่ปลายของเหลวมีความสำคัญอย่างยิ่งต่อการพิจารณาประสิทธิภาพของปั๊ม วาล์วทางเข้า/ออกของ HF25A ใช้ "การออกแบบพื้นผิวการซีลทรงกลม" ที่เป็นนวัตกรรมใหม่ โดยย้ายออกจากโครงสร้างวาล์วทรงกรวยหรือแบบแบนแบบดั้งเดิม

● **ข้อได้เปรียบทางเทคนิค:** เมื่อเปรียบเทียบกับบ่าวาล์วทรงกรวย หน้าสัมผัสทรงกลมจะสร้างการซีลท่อที่สม่ำเสมอและเชื่อถือได้มากขึ้น ลดการรั่วซึมภายใน (การเลื่อนหลุด) ภายใต้แรงดันสูงได้อย่างมีประสิทธิภาพ จึงช่วยปรับปรุงประสิทธิภาพเชิงปริมาตรของปั๊มได้อย่างมาก ในขณะเดียวกัน ทางเดินของวาล์วทรงกลมก็ให้พื้นที่การไหลที่ใหญ่ขึ้นและทางเดินของของไหลที่นุ่มนวลขึ้น ช่วยลดความปั่นป่วนของของไหลและการสูญเสียแรงดัน

● **มูลค่าการดำเนินงาน:** ประสิทธิภาพเชิงปริมาตรที่สูงขึ้นหมายความว่าปั๊มสามารถส่งของเหลวได้มากขึ้นโดยใช้พลังงานเท่าเดิม ซึ่งแปลได้โดยตรงว่าประสิทธิภาพการดำเนินงานสูงขึ้นและต้นทุนพลังงานลดลง

ตารางนี้จะรวมตัวบ่งชี้ประสิทธิภาพหลักของปั๊มเข้าด้วยกัน ทำให้ผู้ใช้สามารถประเมินได้อย่างรวดเร็วว่าตรงตามข้อกำหนดการไหล แรงดัน และกำลังเฉพาะสำหรับการใช้งานหรือไม่

ตารางนี้แสดงขนาดทางกายภาพและมาตรฐานอินเทอร์เฟซที่จำเป็นทั้งหมดสำหรับการรวมอุปกรณ์ ซึ่งทำหน้าที่เป็นข้อมูลอ้างอิงที่สำคัญสำหรับการออกแบบกลไก โครงร่างการวางท่อ และการกำหนดค่าระบบส่งกำลัง

ปลายด้านกำลังเป็นแกนหลักที่แปลงพลังงานกลให้เป็นการเคลื่อนที่แบบลูกสูบ โดยทุกส่วนประกอบได้รับการออกแบบให้ทนทานต่อภาระหนักอย่างต่อเนื่อง

● **ข้อเหวี่ยง:** ผลิตจากโลหะผสมน้ำหนักเบา-ความแข็งแรงสูงผ่านการหล่อ- วัสดุนี้มีความแข็งแกร่งของโครงสร้างที่ดีเยี่ยม และการนำความร้อนที่เหนือกว่าช่วยกระจายความร้อนในการทำงานภายในอย่างรวดเร็ว โดยรักษาน้ำมันหล่อลื่นให้อยู่ที่อุณหภูมิการทำงานที่เหมาะสมที่สุด

● **เพลาข้อเหวี่ยง:** หล่อขึ้นจากเหล็กกล้าอัลลอยด์เกรดสูง- (42CrMo หรือ 4140) เป็นชิ้นเดียว เมื่อเปรียบเทียบกับการหล่อ การตีขึ้นรูปจะให้โครงสร้างเกรนที่เหนือกว่า หลังจากการตีขึ้นรูป เพลาข้อเหวี่ยงจะผ่านกระบวนการให้ความร้อนหลายอย่าง รวมถึงการชุบแข็ง การแบ่งเบาบรรเทา และการทำให้เป็นไนไตรด์ ไนไตรดิ้งสร้างชั้นสารประกอบที่แข็งมากบนพื้นผิวเจอร์นัล ให้ความต้านทานการสึกหรอที่ไม่มีใครเทียบได้ และรับประกันความพอดีที่แม่นยำกับตลับลูกปืนระหว่างการทำงานระยะยาว-

● **ก้านสูบ:** ผลิตจากโลหะผสมพิเศษที่ต้านการเสียดสี-และมีน้ำหนักเบาผ่านการตีขึ้นรูป ทำให้ได้สมดุลที่เหมาะสมระหว่างความแข็งแรงสูงและน้ำหนักต่ำ ส่วนประกอบแบบลูกสูบที่เบากว่าหมายถึงแรงเฉื่อยที่ลดลง ลดการสั่นสะเทือนและเสียงรบกวนของปั๊มได้อย่างมีประสิทธิภาพ และลดภาระที่ผิดปกติบนตลับลูกปืน ส่งผลให้การทำงานเงียบขึ้นและยืดอายุตลับลูกปืนในท้ายที่สุด

● **ตลับลูกปืน:** แบริ่งลูกกลิ้งเรียวใช้เพื่อรองรับเพลาข้อเหวี่ยง ตลับลูกปืนประเภทนี้ได้รับการออกแบบมาเป็นพิเศษเพื่อรองรับโหลดในแนวรัศมีและแนวแกนรวมกันในระดับสูงไปพร้อมๆ กัน ซึ่งมีความสำคัญอย่างยิ่งต่อสภาวะแรงที่เปลี่ยนแปลงตลอดเวลาในปั๊มลูกสูบ เพื่อให้มั่นใจว่าการทำงานของเพลาข้อเหวี่ยงมีความเสถียร

● **บุชชิ่งลูกสูบ:** ผลิตจากเหล็กหล่อและชุบนิกเกิล ซึ่งให้พื้นผิวนำแรงเสียดทาน-ที่ทนทานต่อการสึกหรอ-ต่ำสำหรับการเคลื่อนที่ไปกลับของลูกสูบ ทำให้มั่นใจได้ถึงการทำงานที่ราบรื่นและอายุการใช้งานส่วนประกอบที่ยาวนาน

ปลายของไหลสัมผัสโดยตรง-ตัวกลางที่มีฤทธิ์กัดกร่อนแรงดันสูง วัสดุและการออกแบบเป็นปัจจัยชี้ขาดต่อสมรรถนะและอายุการใช้งานของปั๊ม

● **ท่อร่วม:** หลอมจากสเตนเลสสตีล 420 เป็นชิ้นเดียว ทำให้มั่นใจได้ถึงความหนาแน่นของวัสดุและความสม่ำเสมอเพียงพอที่จะทนต่อแรงกดแบบไซคลิกสูงถึง 4060 PSI โดยไม่มีความเสี่ยงต่อความล้า หลังจากการปลอมแปลง พื้นผิวท่อร่วมจะถูกชุบนิกเกิล- เมื่อรวมกับวัสดุฐานสแตนเลส จะสร้างแผงป้องกันการกัดกร่อน-สองชั้น ต้านทานการกัดเซาะจากน้ำ สารเคมี และสารละลายได้อย่างมีประสิทธิภาพ

● **ลูกสูบ:** ผลิตจากวัสดุเซรามิกเนื้อแข็ง ลูกสูบเซรามิกเป็นจุดเด่นของปั๊มแรงดันสูง-ระดับสูง- มีความแข็งเหนือกว่าโลหะใดๆ มาก จึงทนทานต่อการสึกหรอได้ดีเยี่ยม เซรามิกยังมีคุณสมบัติเฉื่อยทางเคมี ทนทานต่อสารเคมีทุกชนิด พื้นผิวที่มีความแม่นยำ-นั้นเรียบมาก ช่วยลดแรงเสียดทานกับซีลบรรจุภัณฑ์ได้อย่างมาก จึงช่วยยืดอายุซีลได้อย่างมาก

● **ส่วนประกอบวาล์ว:** ทั้งส่วนประกอบวาล์วทางเข้าและวาล์วจ่ายได้รับ-เครื่องจักรที่เที่ยงตรงจากสแตนเลสเกรดสูง- เพื่อให้มั่นใจในความสมบูรณ์ของโครงสร้างและความต้านทานการกัดกร่อนภายใต้-ผลกระทบความถี่สูงของรอบการเปิด/ปิดและการกำจัดสิ่งสกปรกของ-ของไหลที่มีความเร็วสูง

**ตารางที่ 4: การวิเคราะห์ส่วนประกอบปลายของของไหล**

**การบำรุงรักษาและการสึกหรอของชิ้นส่วน: ออกแบบมาเพื่อให้มีสภาพพร้อมใช้งานสูงสุด**

**ชุดบรรจุและซีล**

● **ชุดซ่อมแกนกลาง:** ชุดบรรจุลูกสูบ F2028 เป็นชุดซ่อมมาตรฐาน OEM ที่กำหนดสำหรับลูกสูบขนาด 25 มม. ของ HF25A ชุดนี้ประกอบด้วยชุดบรรจุภัณฑ์และโอริง-ครบชุดสำหรับลูกสูบทั้งสามตัว เพื่อให้มั่นใจว่าซีลปลายของเหลวจะรีเฟรชได้อย่างสมบูรณ์ในครั้งเดียว

**เจาะลึกวัสดุ: การเลือกโซลูชันการปิดผนึกที่ดีที่สุดสำหรับเงื่อนไขเฉพาะ**

วัสดุบรรจุภัณฑ์มาตรฐานของ OEM ได้รับการออกแบบทางวิศวกรรมอย่างพิถีพิถันเพื่อให้เกิดความสมดุลที่เชื่อถือได้ของประสิทธิภาพในการใช้งานที่หลากหลาย อย่างไรก็ตาม เพื่อจัดการกับสภาวะที่รุนแรงเป็นพิเศษ เราจึงมีตัวเลือกวัสดุประสิทธิภาพสูง-ให้เลือกเพื่อช่วยให้ลูกค้าเพิ่มความทนทานของปั๊มเพิ่มเติม

● **NBR (ยางไนไตรล์):** วัสดุที่ใช้สำหรับซีลอเนกประสงค์- NBR ให้ความต้านทานที่ดีเยี่ยมต่อน้ำมันและเชื้อเพลิงจากปิโตรเลียม- เหมาะสำหรับสารละลายที่เป็นน้ำมาตรฐาน-และของเหลวอุตสาหกรรมที่อุณหภูมิสูงถึงประมาณ 180 องศา F (82 องศา )

● **HNBR (ยางไนไตรล์เติมไฮโดรเจน):** เมื่อเปรียบเทียบกับ NBR มาตรฐาน HNBR ให้ความทนทานต่ออุณหภูมิที่เหนือกว่า (สูงถึงประมาณ. 300 องศา F / 149 องศา ) และต้านทานไฮโดรเจนซัลไฟด์ (H2S) และของเหลวที่มีฤทธิ์กัดกร่อนได้ดียิ่งขึ้น สำหรับลูกค้าที่ทำงานในสภาพแวดล้อมที่รุนแรง HNBR คือการอัพเกรดที่มีคุณค่า

● **FKM (Viton):** ขึ้นชื่อในด้านความทนทานต่อสารเคมีเป็นพิเศษ FKM ทนทานต่อสารเคมีและน้ำมันที่มีฤทธิ์กัดกร่อนได้หลากหลาย และรักษาความเสถียรด้านประสิทธิภาพที่อุณหภูมิสูงถึง 400 องศา F (204 องศา ) เป็นวัสดุที่เลือกใช้ในการจัดการสารเคมีที่มีฤทธิ์กัดกร่อนหรือของเหลวที่มีอุณหภูมิสูง-

● **เส้นใยอะรามิด (เคฟล่าร์):** การห่อหุ้มเส้นใยที่แข็งแกร่งและทนทานเป็นพิเศษ ขึ้นชื่อในเรื่องความแข็งแรงสูงเป็นพิเศษ-และทนต่อการเสียดสี ในการใช้งานสารละลายที่มีแรงดันสูงและมีฤทธิ์กัดกร่อนสูง เส้นใยอะรามิดมักถูกใช้เป็นวงแหวนป้องกัน-การอัดขึ้นรูปร่วมกับวัสดุปิดผนึกอื่นๆ เพื่อป้องกันไม่ให้ซีลหลักเสียรูปและล้มเหลวภายใต้แรงกดดัน

● **PTFE (เทฟลอน):** ให้ความต้านทานต่อสารเคมีเกือบ-และค่าสัมประสิทธิ์แรงเสียดทานต่ำมาก PTFE เหมาะอย่างยิ่งสำหรับการจัดการตัวกลางสารเคมีที่มีฤทธิ์กัดกร่อนรุนแรง แม้ว่าความต้านทานการเสียดสีอาจต่ำกว่าตัวเลือกอื่นๆ ดังนั้นจึงมักใช้ในวัสดุคอมโพสิต

**ตารางที่ 5: คู่มือการใช้งานชิ้นส่วนสึกหรอและวัสดุ**

ตารางนี้มีจุดมุ่งหมายเพื่อช่วยให้ลูกค้าเลือกชิ้นส่วนอะไหล่ที่เหมาะสมที่สุดได้อย่างถูกต้องตามสภาพการทำงานเฉพาะ ซึ่งจะช่วยเพิ่มประสิทธิภาพและอายุการใช้งานของปั๊มให้สูงสุด

GENERAL HF25A ได้รับการออกแบบมาเพื่อเป็นเลิศในการใช้งานทางอุตสาหกรรมที่มีความต้องการสูง ความสามารถที่แข็งแกร่งนั้นสอดคล้องกับความต้องการในการปฏิบัติงานจริง-ของโลกอย่างใกล้ชิด ซึ่งแสดงให้เห็นถึงความคล่องตัวและความน่าเชื่อถือที่ยอดเยี่ยม

● **การขุดด้วยพลังน้ำ-:** ในการประยุกต์ใช้งานนี้ ปั๊มต้องใช้ทั้งดินที่แข็งแกร่ง- พลังทำลายล้างและความทนทานเพื่อจัดการกับสารละลายที่หมุนเวียน ความสามารถของ HF25A ในการสร้างแรงกดดันสูงถึง 4060 PSI ให้พลังงานเพียงพอสำหรับการฉีดน้ำแรงดันสูง-เพื่อสลายดินที่ถูกบดอัดอย่างมีประสิทธิภาพ ส่วนปลายของไหลที่ทนทาน พร้อมด้วยท่อร่วมสแตนเลส 420 ที่ทนต่อการกัดกร่อน-และลูกสูบเซรามิกแข็งพิเศษ- เหมาะอย่างยิ่งสำหรับการจัดการกับการกำจัดสิ่งสกปรกอย่างต่อเนื่องจากอนุภาคที่มีฤทธิ์กัดกร่อน เช่น ทรายในสารละลายที่ไหลกลับ ระบบทำความเย็นแบบบรรจุในตัวช่วยให้มั่นใจได้ถึงการทำงานที่มั่นคงในระหว่างรอบการทำงานขุดเจาะต่อเนื่องทั่วไปที่ขยายออกไป ป้องกันการหยุดทำงานเนื่องจากความร้อนสูงเกินไป

● **การระบายน้ำทิ้งและการทำความสะอาดทางอุตสาหกรรม:** อัตราการไหลสูงถึง 19.6 GPM ทำให้มีปริมาณน้ำจำนวนมากที่จำเป็นสำหรับการชะล้างและทำความสะอาดท่อ ถัง และพื้นผิวอุปกรณ์อุตสาหกรรมขนาดใหญ่ การออกแบบวาล์วทรงกลมที่มีประสิทธิภาพช่วยลดการสูญเสียแรงดันภายใน ทำให้มั่นใจได้ว่าพลังงานจะถูกถ่ายโอนไปยังหัวฉีดอย่างมีประสิทธิภาพเพื่อสร้างพลังฉีดทำความสะอาดที่ทรงพลัง ซึ่งจะช่วยเพิ่มประสิทธิภาพในการปฏิบัติงาน

● **บริการสนับสนุนแหล่งน้ำมันและก๊าซ:** แม้ว่า HF25A ไม่ได้ได้รับการออกแบบให้เป็นปั๊มหมุนเวียนหลักสำหรับการขุดเจาะขนาดใหญ่ แต่ความทนทานที่โดดเด่นและความสามารถแรงดันสูง-ทำให้มีคุณค่าในบริการสนับสนุนบ่อน้ำมัน สามารถใช้สำหรับงานต่างๆ เช่น การทดสอบแรงดันในท่อ การฉีดสำหรับการแตกหักขนาดเล็ก (การผสมของเหลว frac) และการทำความสะอาด/บำรุงรักษาอุปกรณ์หนักในไซต์งาน ซึ่งแสดงให้เห็นถึงคุณค่าด้านมัลติฟังก์ชั่น
