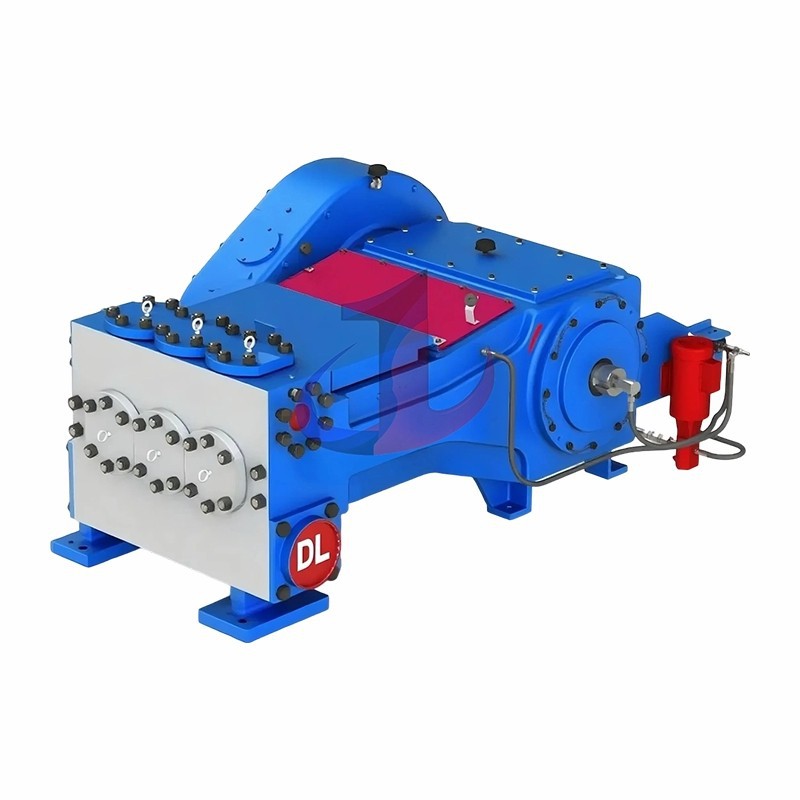

ปั๊ม WEATHERFORD WDD 650

ตาราง 2.1: ข้อมูลจำเพาะหลัก WDD 650

ที่มา: ข้อกำหนดทางเทคนิคอย่างเป็นทางการ

โครงสร้างเฟรม: โครงกระดูกที่แข็งแกร่ง

โครงส่งกำลังของ WDD 650 เป็นรากฐานที่แข็งแกร่งของปั๊มทั้งหมด และได้รับการออกแบบมาเพื่อให้เพลาข้อเหวี่ยงและครอสเฮดอยู่ในแนวเดียวกันอย่างสมบูรณ์แบบภายใต้ความเครียดในการทำงานที่สูง โครงเชื่อมด้วยเหล็กกล้าโลหะผสมที่มีความแข็งแรงสูง-ต่ำ- จากนั้นนำไปผ่านการบำบัดความร้อนเพื่อบรรเทาความเครียดอย่างสมบูรณ์หลังการเชื่อม หรือหล่อเป็นชิ้นเดียวด้วยเหล็กดัดที่มีความเหนียวสูง การออกแบบโครงสร้างที่แข็งแกร่งนี้ดูดซับแรงสั่นสะเทือนได้อย่างมีประสิทธิภาพและรับประกันความสมบูรณ์ของโครงสร้าง-ในระยะยาว ซึ่งเป็นการรับประกันครั้งแรกสำหรับการทำงานของปั๊มที่เสถียรในสภาพแวดล้อมการขุดเจาะที่รุนแรง

เพลาข้อเหวี่ยงและเกียร์: แกนกลางของระบบส่งกำลัง

เพลาข้อเหวี่ยงเป็นหัวใจสำคัญของระบบส่งกำลัง เรายืนกรานที่จะใช้กระบวนการผลิตการตีขึ้นรูปชิ้นเดียวที่ทำจากเหล็กกล้าโลหะผสมสูง (42CrMo) ด้วยการตีเพลาข้อเหวี่ยงให้เป็นมาตรฐาน เราได้กำจัดสาเหตุหลักที่อาจเกิดขึ้นของความล้มเหลวโดยพื้นฐาน และมอบปั๊มที่ปลอดภัยและเชื่อถือได้มากขึ้นแก่ลูกค้าของเราเพื่อปกป้องบุคลากรและทรัพย์สินของพวกเขา

กำลังถูกส่งผ่านชุดเกียร์ก้างปลา เฟืองหลักทำจากเหล็กโลหะผสมเกรดสูง-โดยการตัดเฉือนที่มีความแม่นยำ การออกแบบฟันเกลียวคู่ทำให้ฟันหลายซี่ประกบกันในเวลาเดียวกัน และให้การส่งผ่านพลังงานที่ราบรื่นและเงียบ ที่สำคัญกว่านั้น โครงสร้างเฟืองก้างปลาสามารถชดเชยแรงขับในแนวแกนได้โดยอัตโนมัติ ซึ่งเป็นสาเหตุทั่วไปของการสึกหรอของตลับลูกปืนก่อนกำหนดในปั๊มที่มีเฟืองเกลียวหรือเฟืองเดือย

ตลับลูกปืนและระบบหล่อลื่น: ออกแบบมาเพื่อความทนทาน

เพลาข้อเหวี่ยงของ WDD 650 ได้รับการรองรับอย่างเต็มที่โดยระบบแบริ่งสำหรับงานหนัก รวมถึงแบริ่งหลักลูกกลิ้งเรียวสองแถวและแบริ่งกลางลูกกลิ้งทรงกระบอก การผสมผสานนี้ได้รับการออกแบบมาอย่างดีเพื่อดูดซับและกระจายโหลดในแนวรัศมีและแนวแกนขนาดใหญ่ที่เกิดขึ้นระหว่างการทำงานได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ถึงการสึกหรอขั้นต่ำและอายุการใช้งานสูงสุด

ระบบหล่อลื่นใช้โหมดคู่ของการผสมผสานระหว่างการหล่อลื่นแบบบังคับและการหล่อลื่นแบบสาด ปั๊มน้ำมันเกียร์ในตัว-จะส่งน้ำมันที่ผ่านการกรองและระบายความร้อนอย่างต่อเนื่องไปยังตลับลูกปืนหลัก เกียร์ และตัวเลื่อนแบบครอสเฮดทั้งหมด การออกแบบนี้ช่วยให้มั่นใจได้ว่าชิ้นส่วนที่เคลื่อนไหวทั้งหมดได้รับการหล่อลื่นอย่างเพียงพอเพื่อป้องกันการสึกหรอและยืดอายุการใช้งานโดยรวมของระบบส่งกำลัง แม้ภายใต้สภาวะที่ไม่เอื้ออำนวย เช่น การทำงานที่ความเร็วต่ำหรือการติดตั้งที่ไม่ใช่-ในแนวนอน

โมดูลเหล็กหลอม: แกนแรงดัน

ปลายไฮดรอลิกของ WDD 650 ประกอบด้วยโมดูลอิสระสามโมดูลที่สับเปลี่ยนกันได้ แต่ละโมดูลได้รับการประมวลผลอย่างแม่นยำจากการตีขึ้นรูปแข็งจากเหล็กกล้าโลหะผสมที่มีความแข็งแรงสูง- (35CrMo หรือ AISI 4130/4135) หลังจากการปลอม แต่ละโมดูลจะต้องผ่านการบำบัดความร้อนด้วยการชุบแข็งและแบ่งเบาบรรเทาอย่างเข้มงวดเพื่อเพิ่มคุณสมบัติทางกลให้เหมาะสมที่สุด และทำการทดสอบแบบไม่ทำลาย (NDT) - เพื่อให้แน่ใจว่าไม่มีข้อบกพร่องอยู่ภายใน ข้อกำหนดของมาตรฐาน API 7K มีการปฏิบัติตามหรือเกินอย่างเคร่งครัดตลอดกระบวนการผลิต

ระบบวาล์ว: ประตูสู่ประสิทธิภาพ

ปั๊ม WDD 650 มาพร้อมกับชุดวาล์ว API # 7 มาตรฐานอุตสาหกรรม ช่วยให้มั่นใจถึงความเข้ากันได้และประสิทธิภาพที่สมบูรณ์ในระดับกำลังนี้ ชุดวาล์วเป็นส่วนประกอบที่สึกหรอความถี่สูง-ซึ่งส่งผลต่อประสิทธิภาพของปั๊มและความเสถียรในการปฏิบัติงาน และเราได้ปรับวัสดุและกระบวนการของวาล์ว OEM ให้เหมาะสมเพื่อให้มั่นใจถึงประสิทธิภาพที่เหนือกว่า

ตาราง 4.1: วัสดุประกอบวาล์ว WDD 650- และกระบวนการผลิต

ระบบลูกสูบและกระบอกสูบ: การผสมผสานกำลังสำหรับชิ้นส่วนที่สึกหรอ

เรานำเสนอชุดซับลูกสูบที่ปรับแต่งได้-หลากหลายรูปแบบ เพื่อตอบสนองความท้าทายด้านการสึกหรอและอุณหภูมิของน้ำมันเจาะชนิดต่างๆ

ไลเนอร์:

ปัญหามาตรฐาน: ไลเนอร์ไบเมทัลลิกโครเมียมสูง ซับสูบทำจากเปลือกเหล็กหลอมซึ่งสามารถทนต่อแรงดันสูงได้ และซับด้านในทำจากเหล็กหล่อโครเมียมสูงหล่อแบบแรงเหวี่ยง มีความแข็งสูงถึง HRC 62 ซึ่งให้ความทนทานต่อการสึกหรอดีเยี่ยมสำหรับงานเจาะมาตรฐานต่างๆ

ตัวเลือกขั้นสูง: ซับสูบเซรามิกเซอร์โคเนีย นี่เป็นการก้าวกระโดดครั้งใหญ่ในด้านประสิทธิภาพ ปลอกเซรามิกเซอร์โคเนียแข็งถูกกดลงในโครงเหล็ก และมีอายุการใช้งานยาวนานกว่าห้าเท่าของปลอกสูบไบเมทัลลิก พื้นผิวเซรามิกที่มีความแข็งสูงมากและมีแรงเสียดทานต่ำให้ความต้านทานต่อการสึกหรอและการกัดกร่อนที่ไม่มีใครเทียบได้ ทำให้เป็นโซลูชันที่คุ้มค่าที่สุด-ในการลดเวลาหยุดทำงานภายใต้สภาวะการเจาะที่รุนแรงที่สุด

ลูกสูบและก้าน:

ลูกสูบมาตรฐานเป็น-การออกแบบโพลียูรีเทนประสานชิ้นเดียว โดยมีผิวโพลียูรีเทนที่วัลคาไนซ์กับแกนลูกสูบที่ทำจากเหล็กหลอม (เหล็ก 45 # หรือ 40CR) โครงสร้างนี้ให้ประสิทธิภาพการซีลที่ดีเยี่ยม และสามารถต้านทานการอัดขึ้นรูปของของไหลเจาะและการกัดกร่อนของสารเคมีได้อย่างมีประสิทธิภาพ

ก้านลูกสูบหล่อขึ้นจากเหล็กโลหะผสมที่มีความแข็งแรงสูง (42CrMo) ผ่านการชุบแข็งและอบคืนสภาพแล้ว และชุบด้วยชั้นฮาร์ดโครเมียมที่หนาและเรียบ กระบวนการหลายขั้นตอนนี้รับประกันความแข็งแรงสูงสุดและ-ทนทานต่อการสึกหรอของพื้นผิวที่มีแรงเสียดทานต่ำ- ช่วยให้ซีลทำงานได้ยาวนาน-

ตาราง 5.1: อัตราประสิทธิภาพ WDD 650 (การไหลเทียบกับความดัน)

หมายเหตุ: ข้อมูลการไหลขึ้นอยู่กับประสิทธิภาพเชิงกล 90% และประสิทธิภาพเชิงปริมาตร 95-100% และแสดงถึงประสิทธิภาพที่คาดหวังภายใต้สภาพการทำงานจริง

เพิ่มเวลาทำงานสูงสุด: สินค้าเน่าเสียง่าย อะไหล่และอุปกรณ์เสริม

ตาราง 6.1: อะไหล่หลักและสินค้าเน่าเสียง่ายของ WDD 650

แหล่งข้อมูล:.

อุปกรณ์เสริมเสริมระบบเสริม:

พัลส์บัฟเฟอร์: ติดตั้งบนท่อร่วมทางออก ดูดซับแรงกดที่เกิดจากปลายไฮดรอลิกได้อย่างมีประสิทธิภาพ ลดการสั่นสะเทือนของระบบโคลนทั้งหมด ปกป้องอุปกรณ์ปลายน้ำ และยืดอายุการใช้งาน

วาล์วระบายความปลอดภัย: นี่คือองค์ประกอบสำคัญในการรับรองความปลอดภัยของระบบ มันสามารถเปิดโดยอัตโนมัติเมื่อความดันของระบบสูงอย่างไม่คาดคิด การระบายของเหลวแรงดันสูง- จึงช่วยปกป้องปั๊มและท่อแรงดันสูง-ทั้งหมดจากความเสียหายร้ายแรง

ระบบชะล้างปลอกสูบ: ด้วยการฉีดพ่นสารหล่อเย็นอย่างต่อเนื่องบนพื้นผิวสัมผัสระหว่างลูกสูบและปลอกสูบ ระบบนี้สามารถลดการสึกหรอจากความร้อนและชะล้างอนุภาคที่มีฤทธิ์กัดกร่อนออกไปได้อย่างมีประสิทธิภาพ ซึ่งจะช่วยยืดอายุการใช้งานของชิ้นส่วนที่เปราะบางที่สำคัญเหล่านี้ได้อย่างมาก

ความเป็นเลิศทางวิศวกรรมของ WDD 650 ช่วยให้สามารถทำงานเจาะที่มีความต้องการสูงได้หลากหลาย:

การเจาะบ่อน้ำลึก: ความสามารถในการรับแรงดันสูงถึง 5,120 psi มีความสำคัญอย่างยิ่งในการเอาชนะแรงดันไฮโดรสแตติกที่สูงในบ่อน้ำลึกและการหมุนเวียนของเหลวจากการขุดเจาะอย่างมีประสิทธิภาพ

การดำเนินการที่มีอัตราการไหลสูง: อัตราการไหลสูงสุด 688 GPM ช่วยให้มั่นใจได้ถึงการทำความสะอาดรูก้นและการตัดในรูที่มีเส้นผ่านศูนย์กลางขนาดใหญ่อย่างมีประสิทธิภาพ

การเจาะแนวนอนและทิศทาง (HDD-RRB- : แรงดันและอัตราการไหลที่มั่นคงและเชื่อถือได้เป็นกุญแจสำคัญในการขับเคลื่อนมอเตอร์ใต้หลุมและเคลื่อนย้ายการตัดอย่างมีประสิทธิภาพในส่วนแนวนอนที่ยาวเป็นพิเศษ- ซึ่งทำให้มีความต้องการที่สูงมากสำหรับประสิทธิภาพไฮดรอลิก

การบูรณาการแท่นขุดเจาะแบบมัลติฟังก์ชั่น (บนบกและนอกชายฝั่ง): การออกแบบที่ค่อนข้างกะทัดรัดและทนทานของปั๊มทำให้สามารถบูรณาการเข้ากับแพ็คเกจแท่นขุดเจาะต่างๆ ได้อย่างยืดหยุ่น ตั้งแต่แท่นขุดเจาะบนบกแบบเคลื่อนที่ไปจนถึงพื้นที่-แท่นขุดเจาะนอกชายฝั่งที่มีข้อจำกัด
